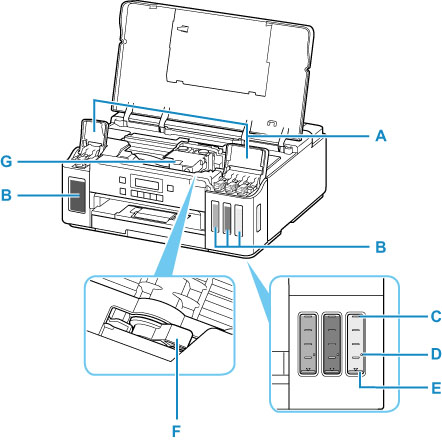

Vue de l'intérieur
![](screens/ug_t_cmpt040.jpg)
- A: Couvercles de cartouche d'encre
- Ouvrez pour recharger les cartouches d'encre.
- B: Cartouches d'encre
-
La cartouche d'encre noir se trouve sur la gauche et les cartouches d'encre couleur (cyan, magenta et jaune) se trouvent sur la droite.
En cas de niveaux d'encre bas, rechargez les cartouches correspondantes.
- C: Limite maximale
- Indique la capacité maximale de l'encre.
- D: Point seul
- Indique la quantité d'encre requise lors de la purge de l'encre.
- E: Limite minimale
- Indique la limite inférieure de la quantité d'encre suffisante pour imprimer. Rechargez la cartouche d'encre avant que la quantité d'encre soit sous cette ligne.
- F: Levier de valve d'encre
-
Fonctionnement lors du transport de l'imprimante.
- G: Support de tête d'impression
- La tête d'impression est préinstallée.
